Сценарии

Сценарий — блок-схема процесса, описывающая алгоритм его выполнения. Сценарии строятся в графическом редакторе из компонентов и хранятся в каталоге «Управление → Сценарии».

Как создать сценарий

1. В разделе «Управление» откройте каталог «Сценарии» и создайте новую запись.

2. Укажите название сценария и нажмите «Создать» в поле «Сценарий» — откроется графический редактор.

3. Из панели компонентов выберите нужные, расположите их в правильной последовательности и задайте свойства каждого.

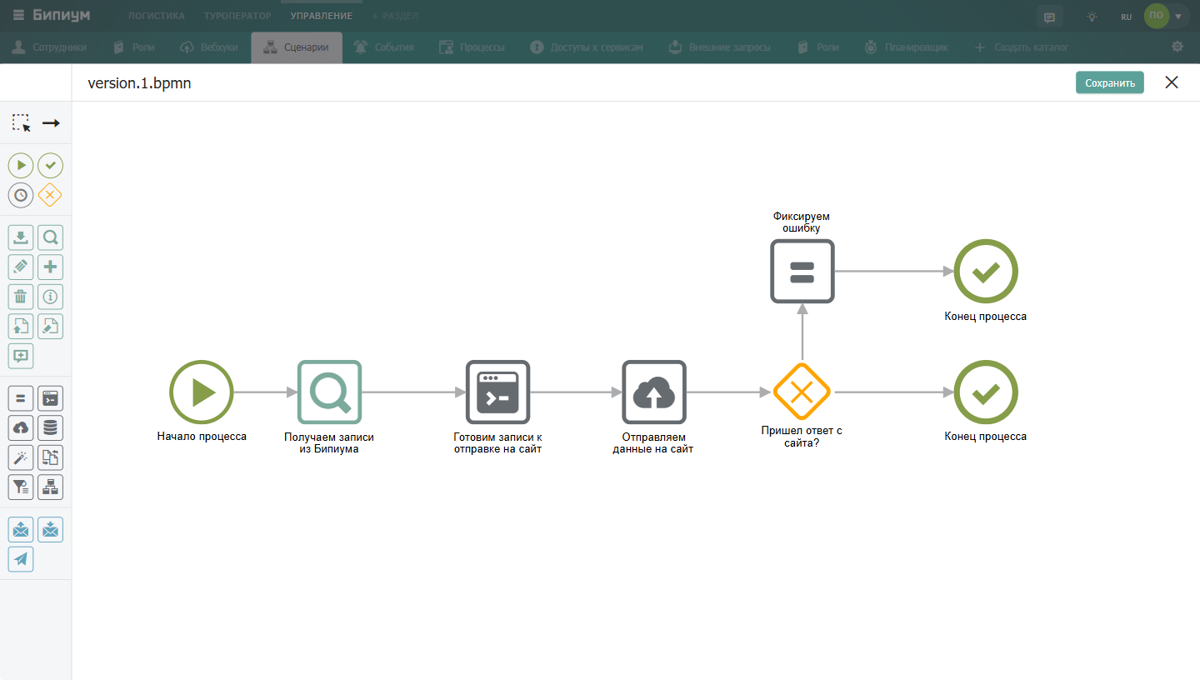

Пример Сценария

Компоненты

Для описания схемы процессов Бипиум использует нотацию BPMN 2.0 — самую распространённую нотацию на рынке BPM-систем. Схема процесса состоит из компонентов трёх типов: события, действия и ветвления.

Описание всех компонентов и их свойств — в статье Компоненты.

Переменные

Процесс во время исполнения накапливает данные, доступные всем компонентам. Для передачи данных между компонентами используются переменные. Переменные могут создавать компоненты из своих выходных параметров.

Описание формата и типа переменных смотрите в статье «Переменные».

Входные и выходные переменные

Переменные также используются для приема входных параметров от инициирующих событий и возврата им результата. В зависимости от события, Бипиум запускает процесс, передавая определенные входные переменные и ожидает от процесса в ответ определенных выходных переменных для возврата их инициатору события.

Подробнее о входных и выходных параметрах событий в статье «События и процессы».

Выражения

Бипиум позволяет манипулировать с переменными в свойствах компонентов: склеивать строки, делать математические вычисления, работать с датами и сложными объектами. Для манипуляции с переменными используется синтаксис выражений.

Описание синтаксиса выражений смотрите в статье «Выражения».
