Несколько серверов

В этой статье описан процесс горизонтального развертывания приложения с использованием системных служб (systemd) на нескольких независимых серверах.

Такой подход используется для повышения отказоустойчивости и производительности системы без использования контейнеризации (Docker/Kubernetes).

Архитектура системы

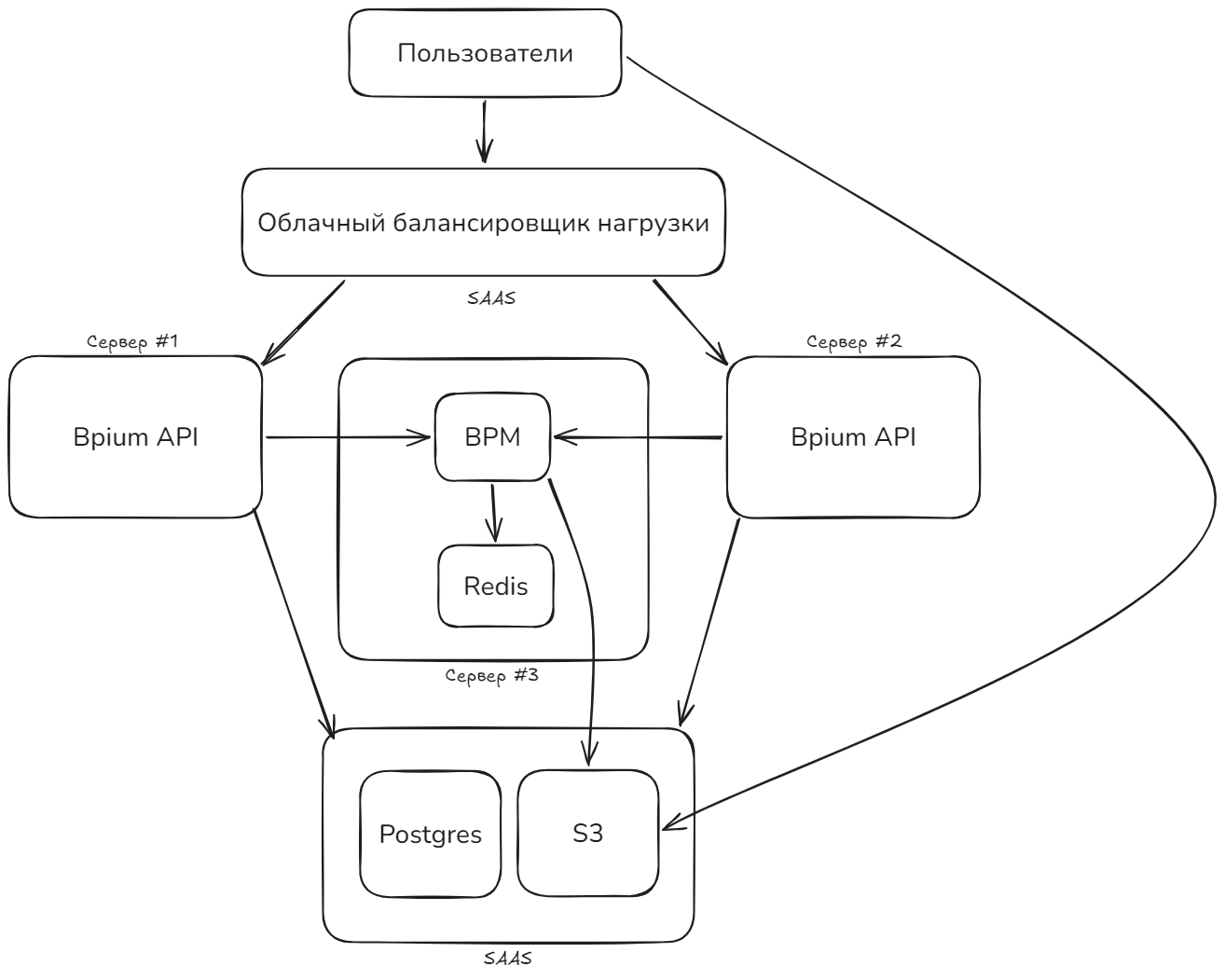

Схема горизонтально масштабируемой системы

В распределенной конфигурации компоненты приложения разделены по ролям и изолированы друг от друга:

  • Облачный балансировщик нагрузки (SaaS): Внешняя точка входа. Принимает трафик от пользователей и распределяет его между серверами API.

  • Сервер #1 и Сервер #2 (Bpium API): Изолированные серверы, обрабатывающие запросы пользователей.

  • Сервер #3 (BPM и Redis): Выделенный инстанс для сервера исполнения процессов (BPM) и сервера хранилища состояния процессов и очереди заданий (Redis).

  • База данных (Postgres) и S3 (SaaS): Облачный слой хранения данных. База данных доступна для серверов API. Хранилище S3 доступно серверам API и серверу BPM (Сервер #3), а также напрямую пользователям для скачивания статических файлов.

Подготовка сетевого окружения (Firewall)

Настройте правила безопасности на сетевых экранах серверов:

Сервер

Открытый порт

Кто имеет доступ

Назначение

Сервер #1 и #2 (Bpium API)

80 (порт Bpium API по умолчанию)

Cloud Load Balancer

Прием веб-трафика

Сервер #3 (BPM)

2030 (порт BPM)

Сервер #1 и Сервер #2

Запросы от Bpium API к BPM

Сервер #3 (Redis)

6379

127.0.0.1 (только локально)

Закрыт внутри сервера для BPM

Доступ к облачным SaaS-сервисам (DB и S3) со стороны инстансов осуществляется через интернет или защищенные шлюзы провайдера (Endpoints).

Подробнее об Endpoints: https://yandex.cloud/ru/docs/vpc/concepts/private-endpoint

Развертывание компонентов

Сервер #1 и #2

Bpium API

Установить Bpium на серверы #1 и #2. Процесс идентичен для обоих серверов.

Инструкция разворачивания службами: https://docs.bpium.ru/docs/deployment/skhemy-razvorachivaniya/ustanovka-bipiuma-na-linux

Сервер #3

Redis

Установите Redis и убедитесь, что он слушает только локальный интерфейс (bind 127.0.0.1 в /etc/redis/redis.conf).

Инструкция по установке:

Введите в терминале следующие команды:

sudo apt-get install lsb-release curl gpg
curl -fsSL https://packages.redis.io/gpg | sudo gpg --dearmor -o /usr/share/keyrings/redis-archive-keyring.gpg
sudo chmod 644 /usr/share/keyrings/redis-archive-keyring.gpg
echo "deb [signed-by=/usr/share/keyrings/redis-archive-keyring.gpg] https://packages.redis.io/deb $(lsb_release -cs) main" | sudo tee /etc/apt/sources.list.d/redis.list
sudo apt-get update
sudo apt-get install redis

Откройте конфигурационный файл Redis:

sudo nano /etc/redis/redis.conf

Убедитесь что в конфигурации присутствует строчка bind 127.0.0.1 -::1.

BPM

Установите BPM, используя инструкцию: https://docs.bpium.ru/docs/deployment/skhemy-razvorachivaniya/ustanovka-bipiuma-na-linux

Настройка балансировки

Так как сессии пользователей хранятся в базе данных (Postgres), серверы API работают в режиме stateless. Это позволяет использовать стандартный алгоритм балансировки Round Robin (по очереди).

Облачный балансировщик нагрузки

  1. В консоли вашего облачного провайдера создайте Сетевой балансировщик нагрузки (Network Load Balancer).

    Название сетевого балансировщика может отличаться у разных провайдеров.

  2. Создайте целевую группу (Target Group) и добавьте в неё внутренние IP-адреса Сервер #1 и Сервер #2.

Альтернативный вариант: Инфраструктура On-Premise (Keepalived + Nginx)

Если приложение разворачивается на собственных физических серверах клиента, где нет готового облачного балансировщика, схему входа необходимо изменить во избежание появления единой точки отказа.

Схема отказоустойчивости с Keepalived:

Вместо облачного балансировщика нагрузки создаются два одинаковых инстанса веб-сервера (например, Nginx-Основной и Nginx-Запасной).

  1. Virtual IP (VIP): Выделяется один свободный IP-адрес в локальной сети. Именно он привязывается к доменному имени приложения.

  2. Служба Keepalived: Устанавливается на оба сервера Nginx и работает по протоколу VRRP. Она «вешает» VIP-адрес на основной сервер.

  3. Отказоустойчивость: Если основной Nginx выходит из строя, служба keepalived на резервном сервере замечает пропажу сигналов, за доли секунды перехватывает Virtual IP-адрес на себя, и пользователи не замечают сбоя.

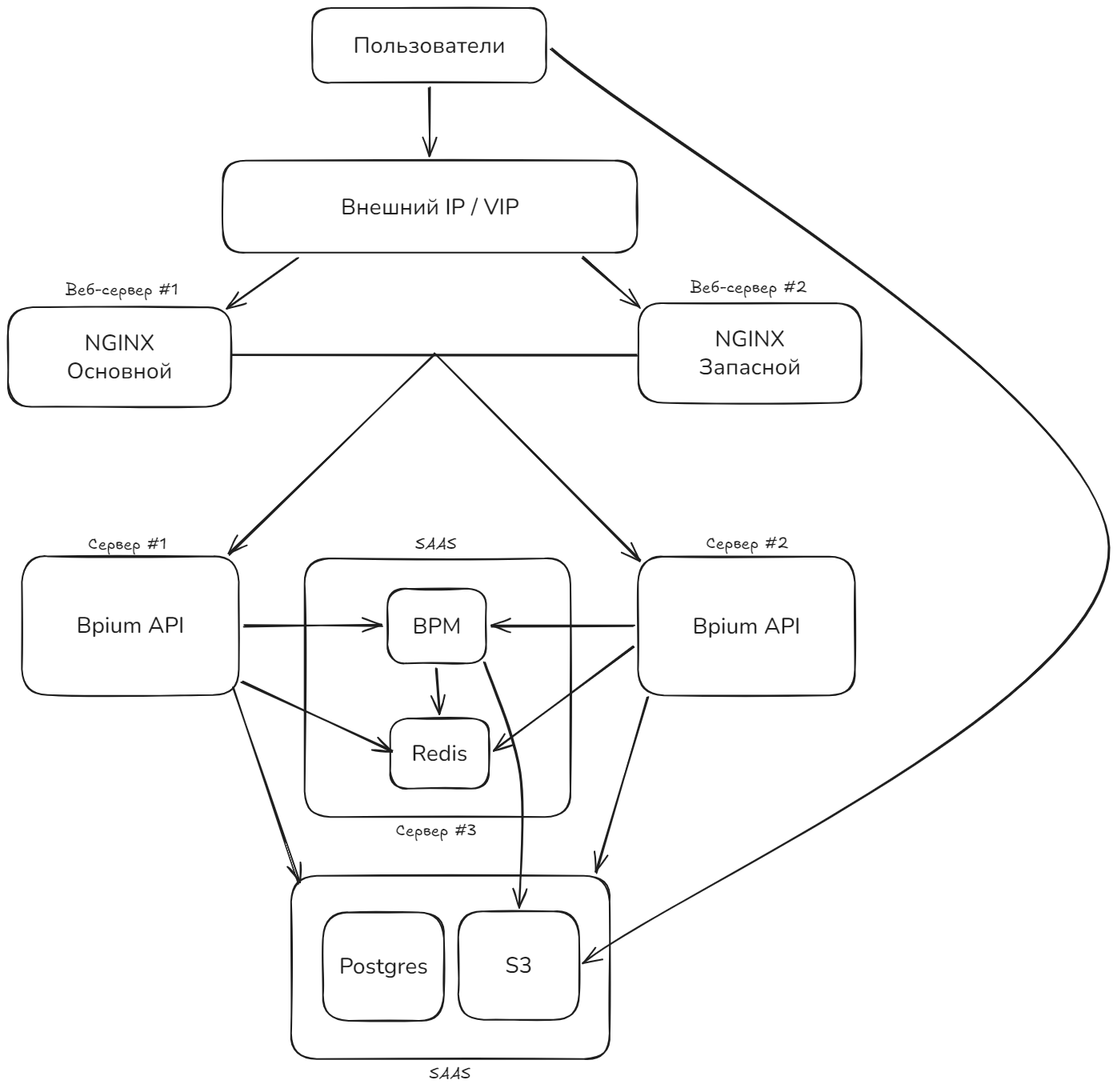

Схема горизонтально масштабируемой системы с keepalived + nginx

Заключение

Вынос компонентов приложения на отдельные серверы и их запуск в виде системных служб — это ключевой шаг в эволюции инфраструктуры проекта. Переход от монолитного размещения «всё на одном сервере» к распределенной архитектуре решает три главные задачи:

  • Надежность без усложнения: Мы убрали «точки отказа». Падение одного сервера API больше не приводят к полной остановке системы. Пользователи продолжают работать с приложением без прерывания сессий.

  • Гибкое масштабирование и экономия ресурсов: Теперь каждый компонент системы потребляет ресурсы изолированно. Если возрастает нагрузка на бизнес-логику, достаточно добавить еще один сервер API в группу балансировки.
